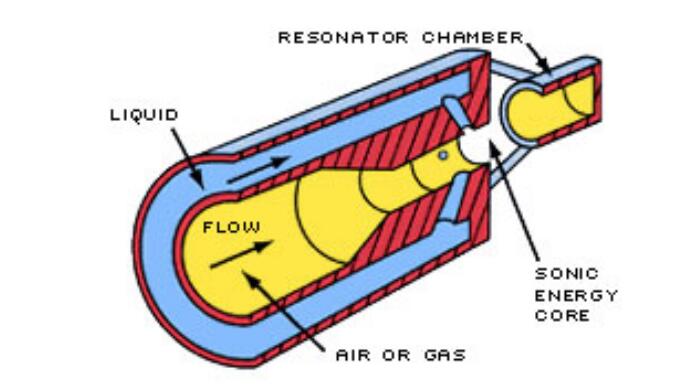

干霧抑塵裝置是由壓縮空氣驅動聲波震蕩器，通過高頻聲波的音爆，作用在噴頭共振室處將水高度霧化，產生10µm以下的微細水霧顆粒（直徑10µm以下的霧稱干霧）噴向起塵點，使水霧顆粒與粉塵顆粒相互碰撞、粘結、聚結增大，并在自身重力作用下沉降,達到抑塵的作用。

如圖1、圖2所示，當粒徑較大的霧滴與粉塵顆粒接觸時，粉塵由下向上運動，水霧顆粒由上向下運動，在運動過程中大粉塵與大的水霧顆粒，小粉塵與小的水霧顆粒相結合。

圖3和圖4所示過程反映的是，當水霧顆粒的粒徑小于10µm，達到干霧級的時候，霧滴的表面張力減小，粒子之間的黏力 會(huì )越來越大，所以，以粉塵粒子為核的“微細粉塵顆粒——微細水霧顆粒”二相流中，粒子與粒子之間很容易結合在一起，從而使整個粒子不停的變大， 終沉降下來，達到除去粉塵粒子的目的。

綜上所述，當水霧顆粒的粒徑與粉塵顆粒的粒徑大小相近，且霧量較大時，空氣中的水蒸汽迅速飽和，飽和的水蒸汽與粉塵碰撞、接觸并凝聚在一起，達到一定的重量后沉降下來。這 是微米級干霧抑塵技術的除塵原理。

4.系統組成

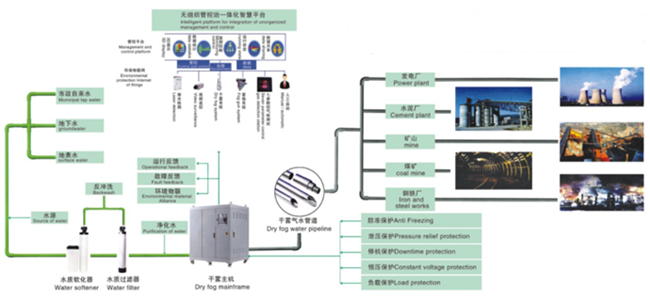

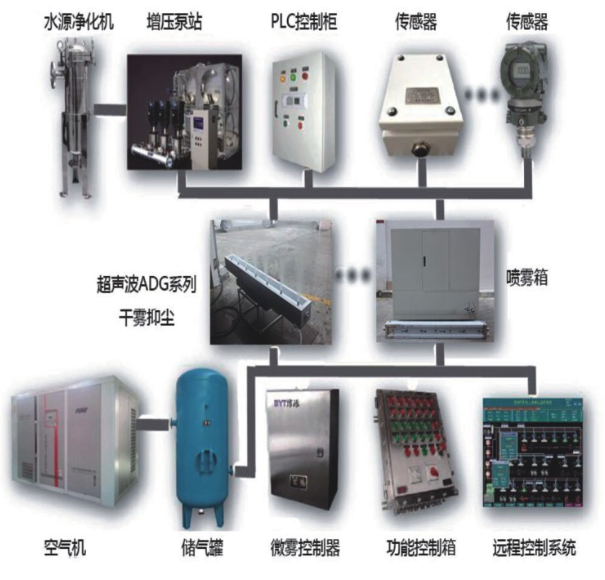

微米級干霧抑塵裝置采用模塊化設計技術。由微米級干霧機、水氣分配器(或干霧箱控制器)、萬向節總成（或干霧箱總成）、螺桿式空氣壓縮機、水氣連接管線和自動控制系統、電伴熱系統和自動控制系統等組成。

1．微米級干霧機

微米級干霧機是將氣、水過濾后，以設定的氣壓、水壓、氣流量、水流量按開關程序控制控制閥打開或關閉，經管道輸送到水氣分配器（或干霧箱總成）中去，實現噴霧抑塵。它由電控系統、多功能控制系統、流量控制系統組成。安裝在IP55標準的箱體內，有進出水氣管接口（不同型號的微米級干霧機水氣接口數量不同，詳見微米級干霧抑塵系統參數表），面板上配有觸摸屏。

2．電控系統

電控系統是微米級干霧抑塵系統的控制中心，集合了可編程控制器、保護電路、繼電器以及與它們相關的元器件。為用戶提供自動和手動兩種操作模式。在自動操作模式時，可自動接收遠程觸發信號啟動或停止噴霧器噴霧。在手動模式，操作人員可以控制操作按鈕啟動或停止噴霧器噴霧。用戶還可以通過PLC設置接口修改噴霧周期及管道吹掃時間等。

自動控制系統將微米級干霧機與現場設備的控制信號連接起來，以便實現自動控制。

3．空氣壓縮機

空氣壓縮機為微米級干霧抑塵系統提供標準氣源，其采用微電腦智能監控系統， 化運行，親切的中英文人機界面，輕觸式按鍵，操作人員無須 殊培訓 可通過界面的文字提示輕松地對壓縮機運行狀態參數進行查詢，并可實現壓縮機手動、自動運行狀態的轉換。

4．水氣分配器(干霧箱控制器)

通過對其控制實現水、氣、電主管線與萬向節總成(或干霧箱總成)的連接，并根據現場情況通過PLC控制實現各萬向節總成(或干霧箱總成)分別噴霧。

5．萬向節總成(或干霧箱總成)

接收由微米級干霧機輸送來的氣、水并將其轉化成顆粒直徑為1～10µm的干霧噴射出去，按微米級干霧機的控制指令噴向抑塵點。當干霧與粉塵顆粒相互接觸、碰撞時，使粉塵顆粒相互粘結、凝聚變大，并在自身的重力作用下沉降，從而達到抑塵的作用。

6．水氣連接管線

水氣連接管線是將微米級干霧機、螺桿式空氣壓縮機、儲氣罐、水源等用不同管徑的硬管按要求連接起來。

5.干霧抑塵 點

1、 在污染的源頭——起塵點進行粉塵治理。

2、 抑塵效率高,無二次污染無需清灰，針對10 & 2.5μm以下可吸入及可入肺粉塵治理效果高達 96%以上，避免矽肺病危害。

3、 水霧顆粒為干霧級，在抑塵點形成濃而密的霧池。

4、 節能減排，耗水量小，與物料重量比僅0.02%-0.05%,是傳統除塵耗水量的1/10-1/100，物料(煤)無熱值損失。

5、 占地面積小， PLC控制，節省基建投資和管理費用。

6、 系統設施 性高，省去傳統的風機、除塵器、通風管、噴灑泵房、灑水槍等，運行、維護費用低。

7、 適用于無組織排放，密閉或半密閉空間的污染源。

8、 大大降低粉塵爆炸幾率,可以減少消防設備投入。

9、 大幅降低除塵能耗40%-90%及運營成本。
